18661361773

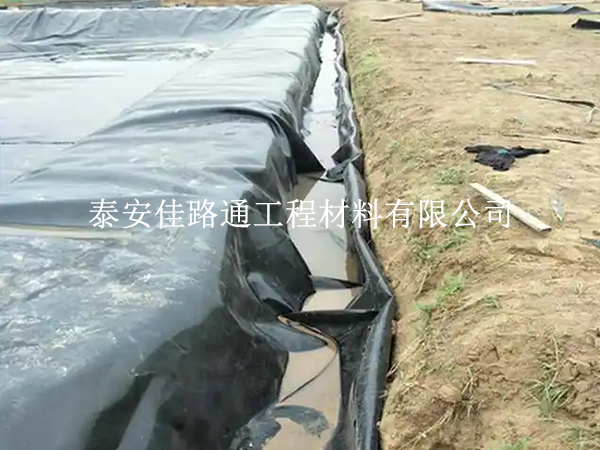

養(yǎng)殖防滲土工膜出現(xiàn)開(kāi)裂，不僅會(huì)導(dǎo)致養(yǎng)殖水體滲漏，還可能引發(fā)水質(zhì)污染、地基沉降等連鎖問(wèn)題。及時(shí)正確處理開(kāi)裂現(xiàn)象，才能避免損失擴(kuò)大。掌握這 4 步處理技巧和預(yù)防方案，輕松應(yīng)對(duì)防滲膜開(kāi)裂難題！
一、開(kāi)裂原因先找準(zhǔn)：針對(duì)性處理更有效
材料老化開(kāi)裂：使用超過(guò) 5 年的膜材，若長(zhǎng)期暴露在陽(yáng)光下或接觸腐蝕性水質(zhì)，會(huì)因抗老化性能下降出現(xiàn)網(wǎng)狀或條狀開(kāi)裂，這類開(kāi)裂多分布在膜面表層，裂縫寬度≤2mm。
外力損傷開(kāi)裂：地基沉降不均、尖銳物體刺穿或養(yǎng)殖設(shè)備碾壓，會(huì)導(dǎo)致膜材出現(xiàn)不規(guī)則裂口，裂縫邊緣多伴隨撕裂痕跡，嚴(yán)重時(shí)裂口長(zhǎng)度可達(dá)數(shù)十厘米。
焊接質(zhì)量問(wèn)題：焊縫處開(kāi)裂是常見(jiàn)問(wèn)題，多因焊接溫度不足、壓力不夠或接縫污染導(dǎo)致，表現(xiàn)為焊縫沿長(zhǎng)度方向開(kāi)裂，或焊縫與母材分離，裂縫寬度≥1mm。
施工缺陷隱患：鋪設(shè)時(shí)膜材過(guò)緊、未預(yù)留伸縮量，后期受溫度變化影響會(huì)出現(xiàn)橫向收縮裂縫，這類裂縫多平行分布，間距較均勻。
二、開(kāi)裂處理 4 步標(biāo)準(zhǔn)流程
（1）裂口清理與評(píng)估
表面清潔：用刷子清除開(kāi)裂處及周邊 50cm 范圍內(nèi)的泥土、藻類等雜物，用酒精棉片擦拭膜面，確保裂縫周邊干凈干燥，無(wú)油污或水分。
開(kāi)裂程度判斷：測(cè)量裂縫長(zhǎng)度、寬度及深度，記錄開(kāi)裂位置（如池底、邊坡或焊縫處）。小裂口（長(zhǎng)度＜5cm，寬度＜3mm）可直接修補(bǔ)；大裂口（長(zhǎng)度≥5cm 或?qū)挾?ge;3mm）需切除破損區(qū)域重新鋪設(shè)。
隱患排查：檢查開(kāi)裂處周邊膜材是否有鼓包、褶皺或老化現(xiàn)象，若存在大面積老化（如膜材發(fā)脆、彈性下降），需擴(kuò)大處理范圍。
（2）小裂口修補(bǔ)技巧
補(bǔ)丁選材：選用與原膜材同材質(zhì)、同厚度的防滲膜作為補(bǔ)丁，補(bǔ)丁尺寸需比裂口四周大 10-15cm（如 5cm 裂口用 15cm×15cm 補(bǔ)?。?，確保完全覆蓋裂口及周邊隱患區(qū)域。
焊接修補(bǔ)：采用擠壓焊接機(jī)，焊接溫度調(diào)至 280-320℃，沿補(bǔ)丁邊緣焊接，焊縫寬度≥5cm，先焊長(zhǎng)邊再焊短邊，確保焊縫連續(xù)無(wú)漏焊，熔漿均勻擠出。若裂口在焊縫處，需先切除原焊縫缺陷部分，再重新焊接補(bǔ)丁。
密封檢測(cè)：修補(bǔ)完成后，用真空檢測(cè)儀對(duì)補(bǔ)丁區(qū)域抽氣至 25kPa，保壓 30 秒無(wú)壓力下降，說(shuō)明修補(bǔ)合格。
（3）大裂口修復(fù)方案
破損區(qū)域切除：沿裂口邊緣向外 10-15cm 處切割，形成規(guī)則的矩形或圓形區(qū)域，確保切除范圍完全包含破損及周邊老化部分，切割邊緣需平整無(wú)毛刺。
新膜鋪設(shè)焊接：裁剪與切除區(qū)域尺寸一致的新膜材，周邊預(yù)留 15cm 搭接寬度，鋪設(shè)時(shí)與原膜材緊密貼合，無(wú)褶皺。采用雙軌熱熔焊接機(jī)焊接，溫度按膜材厚度調(diào)整（1.0mm 膜材 300-350℃），焊縫寬度≥10cm。
補(bǔ)強(qiáng)處理：在新焊接的接縫處覆蓋一層 10cm 寬的補(bǔ)強(qiáng)膜，用擠壓焊接機(jī)二次焊接，增強(qiáng)接縫強(qiáng)度，避免二次開(kāi)裂。
（4）特殊部位開(kāi)裂處理
邊坡開(kāi)裂：邊坡處開(kāi)裂修補(bǔ)后，需在補(bǔ)丁上方用沙袋臨時(shí)壓固 24 小時(shí)，防止焊接后膜材收縮影響修補(bǔ)效果，壓固重量≥5kg/㎡。
拐角開(kāi)裂：拐角處開(kāi)裂的補(bǔ)丁需裁剪成與拐角匹配的弧形，避免直角補(bǔ)丁在拐角處產(chǎn)生應(yīng)力集中，焊接時(shí)重點(diǎn)確保弧形邊緣焊縫嚴(yán)密。
靠近錨固溝開(kāi)裂：若開(kāi)裂位置距錨固溝≤50cm，修補(bǔ)時(shí)需將補(bǔ)丁延伸至錨固溝內(nèi)，重新壓實(shí)錨固溝內(nèi)的回填土，確保補(bǔ)丁與錨固系統(tǒng)結(jié)合緊密。
三、修復(fù)后質(zhì)量驗(yàn)收標(biāo)準(zhǔn)
外觀檢查：修補(bǔ)處焊縫平整連續(xù)，無(wú)氣泡、燒焦或漏焊，補(bǔ)丁與原膜材貼合緊密，無(wú)翹邊或褶皺。
強(qiáng)度測(cè)試：對(duì)修補(bǔ)后的接縫做剝離試驗(yàn)，用拉力計(jì)測(cè)試時(shí)，接縫剝離強(qiáng)度≥母材強(qiáng)度的 80%，且斷裂發(fā)生在母材而非焊縫處。
滲漏檢測(cè)：采用注水試驗(yàn)，修補(bǔ)區(qū)域浸泡 24 小時(shí)后，無(wú)滲水痕跡，水位無(wú)明顯下降（≤2mm / 天），即判定修復(fù)合格。
四、開(kāi)裂預(yù)防關(guān)鍵措施
材料選擇把關(guān)：選用抗老化等級(jí)三級(jí)以上的 HDPE 膜，厚度≥1.0mm，確保拉伸強(qiáng)度≥20MPa，斷裂伸長(zhǎng)率≥400%，從源頭減少老化開(kāi)裂風(fēng)險(xiǎn)。
施工質(zhì)量控制：鋪設(shè)時(shí)預(yù)留 2%-3% 伸縮量，避免過(guò)緊；焊接溫度、速度按規(guī)范執(zhí)行（如 0.8mm 膜材焊接溫度 280-320℃），確保焊縫質(zhì)量；錨固溝深度≥50cm，回填壓實(shí)度≥92%。
日常維護(hù)加強(qiáng)：定期清理膜面雜物，避免尖銳物體堆積；每月檢查膜材是否有老化、鼓包跡象，尤其在夏季高溫和冬季低溫后增加檢查頻次；發(fā)現(xiàn)小裂口及時(shí)修補(bǔ)，避免擴(kuò)大。
養(yǎng)殖防滲土工膜開(kāi)裂處理的核心是 “早發(fā)現(xiàn)、準(zhǔn)判斷、嚴(yán)修復(fù)”。按照標(biāo)準(zhǔn)流程處理開(kāi)裂問(wèn)題，并做好日常預(yù)防，能有效延長(zhǎng)膜材使用壽命，保障養(yǎng)殖水體不滲漏。若遇到復(fù)雜開(kāi)裂情況，歡迎在評(píng)論區(qū)留言交流解決方案！
